Medidas (plano construction)

Após a atualização realizada em fevereiro de 2025, a configuração para medir elementos dentro do Tour Virtual passou a fazer parte do processo de edição, sendo agora o quinto passo.

Antes de começar, confira as informações essenciais para realizar as medições corretamente:

• Plano necessário: É obrigatório ter o plano "Banib Construction".
• Imagens compatíveis: As fotos do Tour devem ser capturadas com uma câmera 360º.
• Elementos mensuráveis: Somente itens fixados na parede podem ser medidos com precisão, como portas, janelas e quadros. Objetos apenas encostados na parede podem gerar medições menos precisas.
• Precisão das medições: As medidas são aproximadas. Quanto mais detalhado for o ajuste nas configurações, mais próximo da realidade será o resultado apresentado pela plataforma.

Como tirar as medidas:

Antes de tudo, você precisa informar a altura do centro da lente da câmera até o chão.

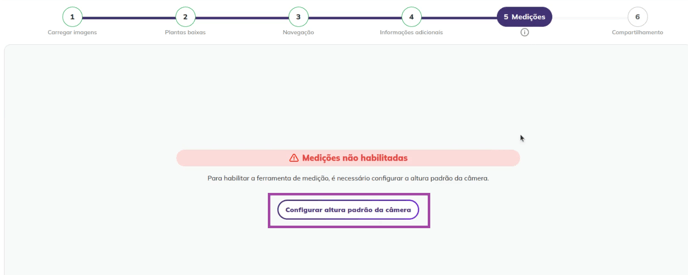

Para isso, clique em "configurar altura padrão da câmera".

Agora, você pode informar essa altura de três maneiras:

1. Manualmente: Informe a altura do centro da lente da câmera até o chão, caso você já tenha essa medida.

2. Utilizando um QR Code: Certifique-se de ter impresso e fixado um QR Code na parede de um ou mais ambientes que foram fotografados.

3. Utilizando uma medida de referência: Indique a medida conhecida (altura ou largura) de um objeto fixado na parede, como um quadro, porta ou janela.

A seguir, veja como usar cada método e escolha o que melhor se adapta à sua rotina.

Informando a altura da câmera Manualmente

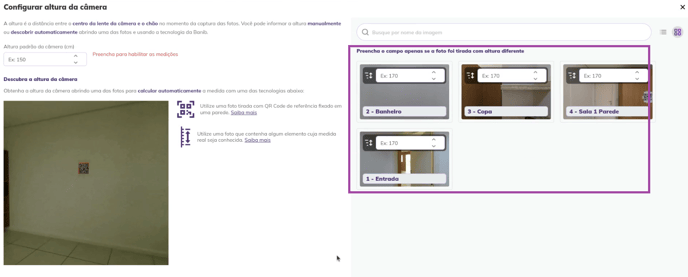

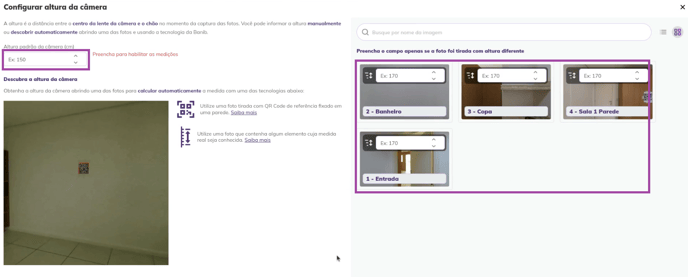

Preencha o campo em destaque na imagem, informando a altura em centímetros. O número informado, será utilizado em todas as imagens, mas, caso alguma foto esteja em uma altura diferente, basta informar manualmente a direita (destacamos na imagem).

Informando a altura da câmera pelo QR Code

1º Baixe o arquivo com o QR Code, imprima em uma A4 comum e cole em uma parede, de preferência de frente com a lente da câmera. Faça as fotos normalmente, mantendo a câmera na mesma altura em todas elas.

2º Clique na foto que possui o QR Code.

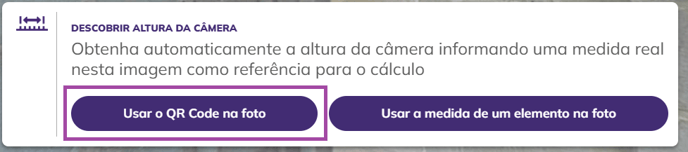

3º Clique em "usar o QR Code na foto"

7º Clique em "Informar medida do QR Code" e, em seguida, insira em centímetros a altura ou a largura do QR Code impresso. Depois disso, clique em "Estimar altura".

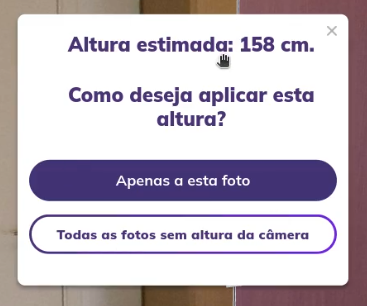

8º Escolha se deseja aplicar essa altura apenas a esta foto ou a todas as fotos que ainda não possuem altura definida.

Informando a altura da câmera por meio de uma medida de referência

Se você souber a medida de algum elemento na foto, como uma janela ou uma porta, pode usá-la como referência para determinar a altura da câmera.

1º Clique em "usar medida de um elemento na foto".

2º Segure o botão esquerdo do mouse e gire a foto até localizar o elemento da foto que você sabe a medida. Em seguida, clique em "Preparar para obter altura da câmera".

3º Uma linha virtual será gerada. Clique nas extremidades dessa linha e, mantendo o botão do mouse pressionado, arraste-a para indicar a posição exata do chão. Após ajustar a linha corretamente, clique em "Criar parede virtual".

4º Clique no topo da parede virtual e, mantendo o botão do mouse pressionado, arraste a linha até alcançar o teto. Após finalizar o ajuste, clique em "Fixar parede".

5º Clique em "medir a referência".

6º Para medir, clique no início do objeto cuja medida você conhece e, mantendo o botão do mouse pressionado, arraste até o final desse elemento. No exemplo da imagem, utilizamos uma porta como referência.

Em seguida, informe em centímetros o tamanho da linha criada e clique em "Estimar altura da câmera".

7º Escolha se deseja aplicar essa altura apenas a esta foto ou a todas as fotos que ainda não possuem altura definida.
